图传与飞控连接
发布日期：
2024-03-27

与CUAV X7+飞控连接介绍（CUAV X7+ 的宣传资料取自雷迅创新）

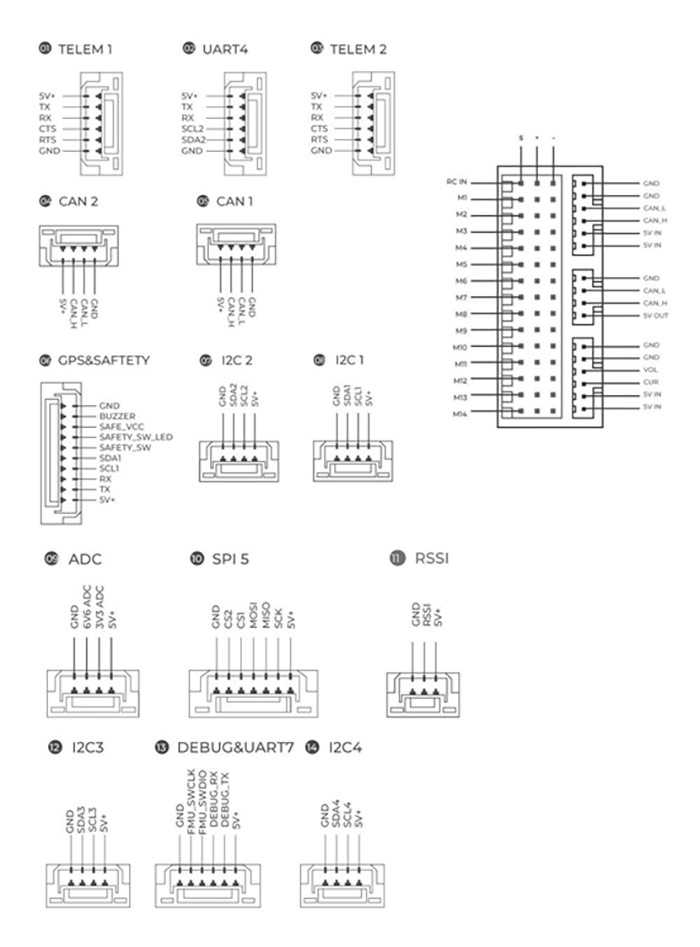

一、CUAV X7+ 接口介绍

图传与飞控连接

图传与飞控连接


二、数据链TTL接口与TELEM1或TELEM2接口连接


军工版系列接口线序（串口3）X7+接口线序（TELEM1、TELEM2）
TTL_RX（22PIN）TX
TTL_TX（23PIN）RX
GND（17PIN）GND
注：其他TTL串口亦可替代

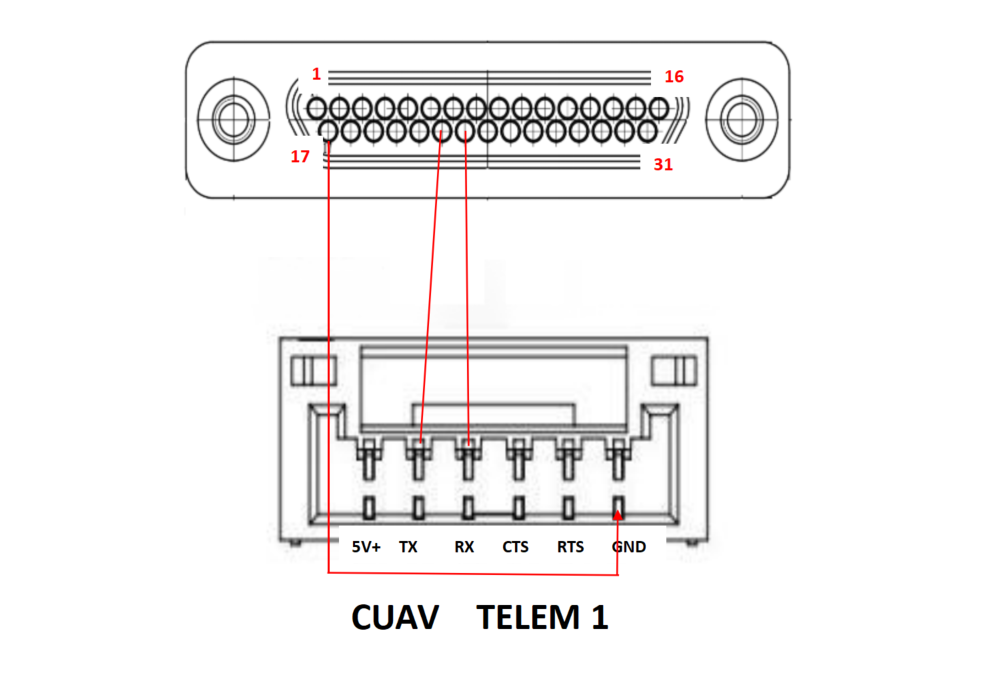

三、数据链与CUAV X7+接口连线示意图



图传与飞控连接

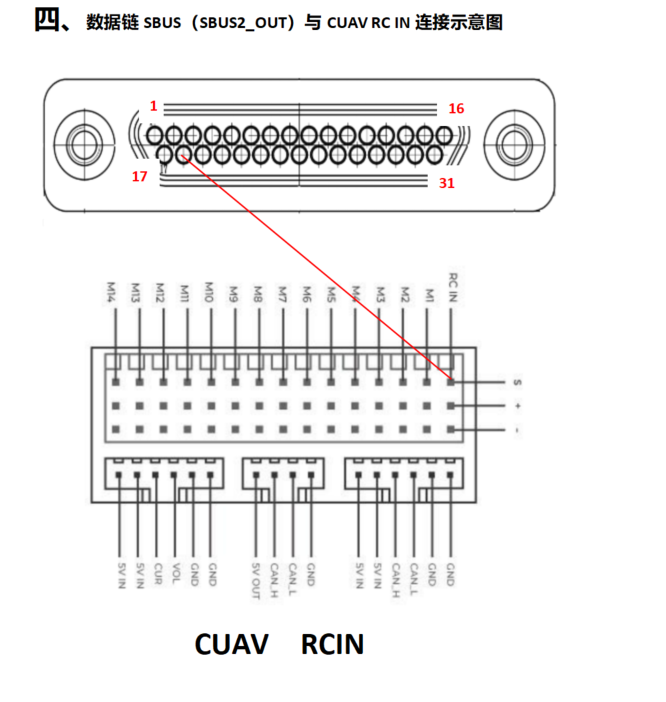

图传与飞控连接
